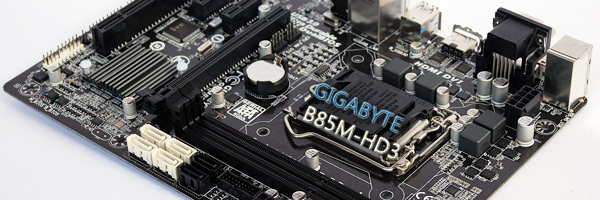

GIGABYTE B85M-HD3 - Phổ thông hướng tới cao cấp

Song song với việc cho ra đời các CPU Haswell thì Intel cũng cho ra đời các thế hệ chipset với tính năng và giá cả khác nhau trên nền tảng Haswell : H81, B85, Q85, Q87, H87, Z87 thay thế cho các chipset dựa trên nền tảng Ivy Bridge cũ vốn không tương thích với các CPU Haswell LGA1150.

Chipset B85 thuộc phân khúc budget, bị giới hạn các tính năng như không cho phép ép xung ( dành cho các vi xử lý có hậu tố K của Intel ), không hỗ trợ SLI đa Card đồ họa của NVIDIA. Ngoài những hạn chế trên, B85 hỗ trợ 4 cổng Sata 3, 4 cổng USB 3.0 và không hỗ trợ Raid. B85 là lựa chọn rất thú vị và là một lựa chọn để thay thế tiền nhiệm của nó là chipset B75.

Mainboard Gigabyte B85M-HD3 được trang bị chipset B85, với thiết kế dạng Micro ATX với các tính năng cần thiết và sản phẩm là một lựa chọn tốt cho những người dùng muốn trang bị một Bo Mạch Chủ giá cả hợp lý mà phù hợp các nhu cầu phổ thông hướng tới cao cấp.

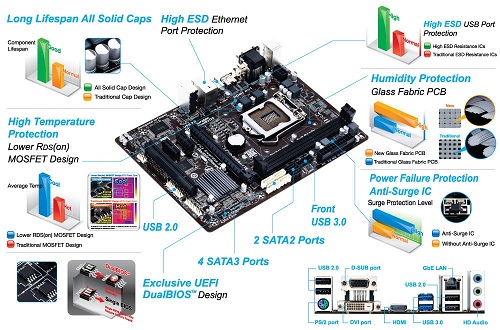

Điểm qua một số công nghệ có trên Mainboard Gigabyte B85M-HD3 :

Dễ dàng nhận thấy B85M-HD3 được trạng các tính năng cần thiết nhưng rất tiên tiến như bo mạch chủ dựa trên công nghệ Ultra Durable 4, với thiết kế mosfet low RDs, 100% tụ rắn đến từ Nhật Bản với thời lượng sử dụng lên tới 50.000 giờ. với công nghệ Dual Bios tiên tiến. Ngoài ra, B85M-HD3 cũng được cung cấp cơ chế bảo vệ chống tĩnh điện cao cấp (ESD) cho 2 cổng USB ( dành cho cổng USB 3.0 ) và LAN, nơi thường xuyên bị ảnh hưởng bởi tĩnh điện. Mỗi cổng LAN và USB được liên kết với một bộ lọc bảo vệ chuyên dụng có thể “chống chọi” với lượng phóng tĩnh điện cao, giúp bảo vệ hệ thống thậm chí trong trường hợp bị sét đánh trực tiếp.

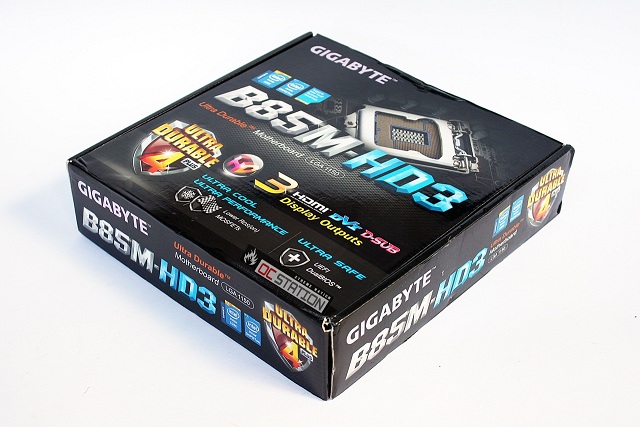

Thiết kế của vỏ hộp bảo vệ bo mạch chủ khá vuông vức, dòng chữ B85M-HD3 nổi bật trên nền đen cá tính, các công nghệ ưu điểm từ Gigabyte cũng được giới thiệu khá chi tiết :Ultra Durable 4 Thêm ,Ultra Cool, Ultra Performance và Ultra Saft.



Tiến hành mở hộp và khám phá thiết kế của Bo Mạch Chủ B85M-HD3. Là một sản phẩm phổ thông hướng tới cao cấp cho nên không có gì ngạc nhiên khi B85M-HD3 được thiết kế theo dạng Micro ATX, với việc hỗ trợ các CPU thế hệ thứ 4 Haswell LGA1150 trên tiến trình 22nm của Intel.

CPU Support :

• Support for Intel^® Core™ i7 processors/Intel^® Core™ i5 processors/Intel^® Core™ i3 processors/Intel^® Pentium^® processors/Intel^® Celeron^® processors in the LGA1150 package
• L3 cache varies with CPU

Haswell đưa bộ điều khiển điện (mạch VRM) vào CPU nên CPU tự điều tiết được, với Main phổ thông thì chỉ cần phase đủ cấp điện chung được nhồi vào CPU và bản thân CPU sẽ tự điều tiết mức độ điện năng cho từng thành phần sử dụng. So với các Mainboard sử dụng chipset H81 như H81M-DS2, H81M-S2PV chỉ có 3phase nguồn thì Gigabyte B85M-HD3 được ưu ái trang bị cho khu vực nguồn CPU số lương 4phase VRM với tổng số mosfet cho dàn cấp điện lên con số 12 giúp nhiệt độ quanh khu vực cấp nguồn CPU thấp khi hoạt động dài ngày cùng CPU Haswell cao cấp. Và tất nhiên, đi kèm với 4 phase VRM là các linh kiện có chất lượng cao như: Toàn bộ tụ điện rắn ( thời lượng sử dụng lên tới 50.000 giờ ) , mosfet có trở kháng thấp và cuộn dây lõi ferrit giúp bo mạch chủ hoạt động ổn định ở nhiệt độ cao trong thời gian dài.

Mainboard cung cấp điện năng cho CPU 12V với  kết nối 8pin, giúp điện vào ổn định hơn khi chạy các CPU cao cấp.

Được thiết kế để làm việc trong môi trường không đòi hỏi sức mạnh xử lý cao nên Gigabyte B85M-HD3 hỗ trợ bộ nhớ DDR3 với chế độ Dual Channel, khả năng hỗ trợ tối đa của Main cho bộ nhớ là 16GB ( 8GB/ slot ) với băng thông từ 1066/1600MHz.  Gigabyte đã thiết kế khu vực cấp nguồn cho RAM với 1 phase với chất lượng linh kiện như của phase nguồn cấp cho CPU, giúp bo mạch chủ hoạt động ổn định ngay cả khi OC

MemorySupport :

• 2 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory
  * Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
• Dual channel memory architecture
• Support for DDR3 1600/1333 MHz memory modules
• Support for non-ECC memory modules
• Support for Extreme Memory Profile (XMP) memory modules

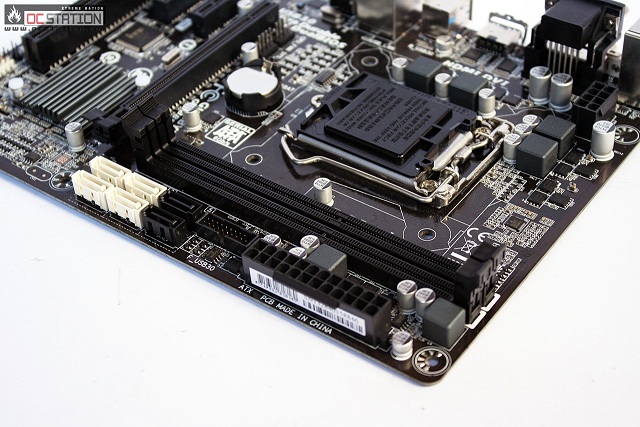

Cổng kết nối Front Panel USB3.và khu vực cấp nguồn cho Mainboard ATX với 24pin.

Chipset cầu Nam B85 với miếng nhôm mỏng vuông vức và chắc chắn giúp tản nhiệt cho chipset được tốt hơn. Các cổng kết nối các kết nối SATA3.0 6GB / s ( 4 cổng màu trắng) và SATA2.0 3GB / s ( 2 cổng màu đen) và hiển nhiên không hỗ trợ RAID ở các dòng chipset B85 nên B85M-HD3 cũng không phải là ngoại lệ.



Storage :

• 4 x SATA 6Gb/s connectors (SATA3 0/1/2/3) supporting up to 4 SATA 6Gb/s devices
• 2 x SATA 3Gb/s connectors (SATA2 4/5) supporting up to 2 SATA 3Gb/s devices

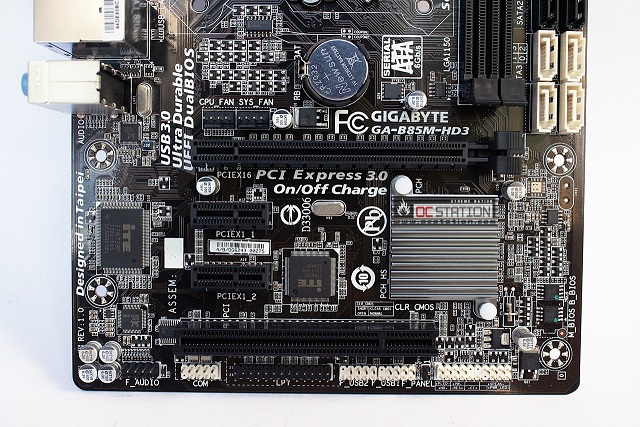

B85M-HD3 hỗ trợ 2 cổng kết nối PCIEx1 ( dành cho card sound và Lan đời mới ), 1 cổng PCI ( dành cho card sound và Lan đời cũ ) và sẽ thật thiếu xót nếu không kể tới cổng PCIEx16 3.0 dành cho các VGA hiện nay. Ngoài ra Main còn trang bị LPT Port Header giúp người dụng tận dụng được các thiết bị ngoại vi như máy in, máy scan cũ trên cổng kết nối LPT.

Expansion Slots :

• 1 x PCI Express x16 slot, running at x16
  (The PCI Express x16 slot conforms to PCI Express 3.0 standard.)
• 2 x PCI Express x1 slots
  (The PCI Express x1 slots conform to PCI Express 2.0 standard.)
• 1 x PCI slot

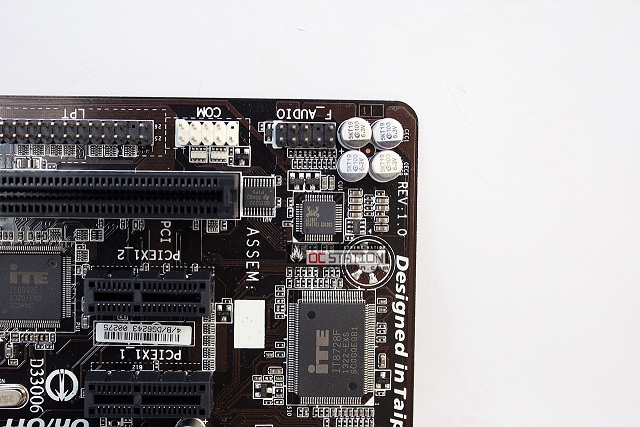

Bo mạch chủ được trang bị chip âm thanh Realtek ALC887 CODEC hỗ trợ âm thanh HD Audio với 7.1 channel.

Audio :

• Realtek^® ALC887 codec
• High Definition Audio
• 2/4/5.1/7.1-channel
  * To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.

Công nghệ DualBIOS bao gồm hai chip BIOS, với một chip làm nhiệm vụ là Main BIOS và chip còn lại làm nhiệm vụ Backup BIOS, khi Main BIOS bị lỗi thì Backup BIOS sẽ trở thành Main BIOS,  giúp người dùng tránh khỏi tình trạng hỏng BIOS do virus, hư phần cứng, thiết lập cấu hình ép xung sai hoặc mất điện đột ngột khi đang cập nhật BIOS.

Dual UEFI BIOS

• 2 x 64 Mbit flash
• Use of licensed AMI EFI BIOS
• Support for DualBIOS™
• PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

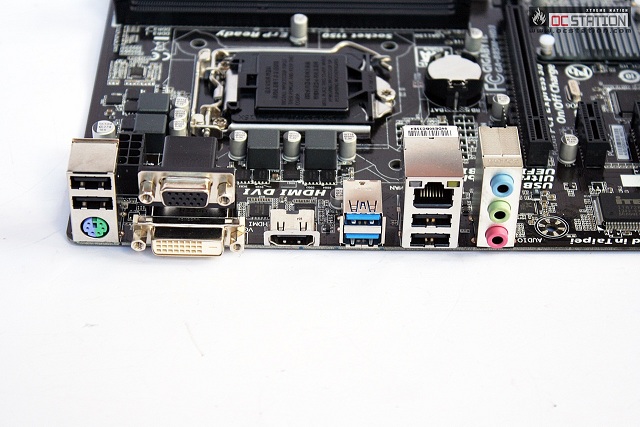

Back I/O Panel

• 1 x PS/2 keyboard/mouse port
• 1 x D-Sub port
• 1 x DVI-D port
• 1 x HDMI port
• 2 x USB 3.0/2.0 ports
• 4 x USB 2.0/1.1 ports
• 1 x RJ-45 port
• 3 x audio jacks (Line In/Line Out/Microphone)

LAN :

• Realtek^® GbE LAN chip (10/100/1000 Mbit)

USB :

• Up to 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
• Up to 8 USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Onboard Graphic :

• 1 x D-Sub port, supporting a maximum resolution of 1920x1200
• 1 x DVI-D port, supporting a maximum resolution of 1920x1200
  * The DVI-D port does not support D-Sub connection by adapter.
• 1 x HDMI port, supporting a maximum resolution of 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
  * Support for HDMI 1.4a version.
• Maximum shared memory of 1 GB

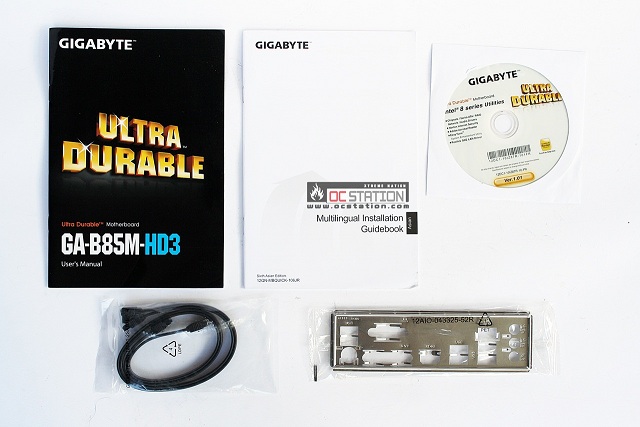

Các phụ kiện đi kèm cùng với Main : Caple SATA, đĩa cài đặt driver, sách hướng dẫn sử dụng và lắp đặt, back I/O Panel.



Kết luận

Có thể kết luận Gigabyte B85M-HD3 là một bo mạch chủ có thiết kế tốt với nhiều trang bị phù hợp cho nhu cầu phổ thông hướng tới cao cấp. Việc trang bị các tính năng tiên tiến đến từ Gigabyte cũng như hỗ trợ chạy các CPU Haswell tầm trung và cao cấp dành cho các hệ thống gaming hoặc render thông thường trong thời gian dài mà vẫn ổn định. Ngoài ra, việc trang bị cổng kết nối HDMI sẽ là một lựa chọn tốt cho các nhu cầu HTPC với chi phí bỏ ra hợp lý.
